Описание Встраиваемый роутер с интегрированным LTE-модемом AXR-5i PoE
AXR-5i PoE представляет собой 3G/4G-модем/роутер с питанием по Ethernet-кабелю длиной до 100 метров (при использовании стандартного пассивного PoE-инжектора и блока питания DC 24V/1А), что позволяет разместить его в герметичном боксе антенны, или в самостоятельном боксе рядом с антенной. Такое решение позволяет уменьшить до минимума потери в сединительных высокочастотных кабелях соединяющих антенну и модем. Роутер имеет 3 посадочных отверстия для легкого размещения в антеннах серии Unibox и др. Маршрутизатор содержит встроенный WIFI модуль с скоростью передачи данных до 150Мб/с .

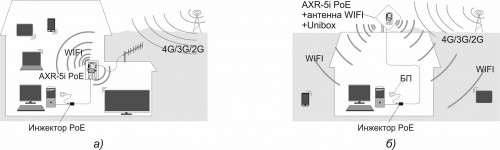

На рисунке выше показаны варианты использования AXR-5i PoE.
В варианте (а) маршрутизатор размещен в помещении в отдельном боксе, к AXR-5i PoE подключена внешняя антенна. Антенна принимает сигнал 3G/4G, передает в роутер, встроенный модуль WIFI создает зону покрытия внутри помещения, к которой можно подключить планшеты, смартфоны, телевизоры и т. д. Радиус действия зоны WIFI будет зависеть от использования WiFi антенны. Питание роутера осуществляется по LAN-кабелю, через инжектор PoE. По этому же кабелю AXR-5i PoE можно подключить к ПК, к другому роутеру или оставить неподключенным. В последнем случае связь с 3G/4G сетью будет осуществляться только через WIFI-сеть.
В варианте (б) маршрутизатор помещен в уличную антенну с гермобоксом, здесь модем подключается к антене при помощи коротких антенных кабелей и благодаря этому значительно улучшаются параметры принимаемого сигнала (уровень, отношение сигнал/шум). При этом основная зона охвата WIFI будет расположена вне помещения и может достигать 20-50 метров. Этого вполне может хватить для покрытия сетью WIFI придомовой территории. Питание роутера осуществляется, как и впредыдущем варианте, по LAN-кабелю, через инжектор PoE. По этому же кабелю AXR-5i PoE можно подключить к ПК, к другому роутеру или оставить неподключенным. В последнем случае связь с 3G/4G сетью будет осуществляться только через WIFI-сеть.
Достоинства:
На рисунке выше показаны варианты использования AXR-5i PoE.
В варианте (а) маршрутизатор размещен в помещении в отдельном боксе, к AXR-5i PoE подключена внешняя антенна. Антенна принимает сигнал 3G/4G, передает в роутер, встроенный модуль WIFI создает зону покрытия внутри помещения, к которой можно подключить планшеты, смартфоны, телевизоры и т. д. Радиус действия зоны WIFI будет зависеть от использования WiFi антенны. Питание роутера осуществляется по LAN-кабелю, через инжектор PoE. По этому же кабелю AXR-5i PoE можно подключить к ПК, к другому роутеру или оставить неподключенным. В последнем случае связь с 3G/4G сетью будет осуществляться только через WIFI-сеть.
В варианте (б) маршрутизатор помещен в уличную антенну с гермобоксом, здесь модем подключается к антене при помощи коротких антенных кабелей и благодаря этому значительно улучшаются параметры принимаемого сигнала (уровень, отношение сигнал/шум). При этом основная зона охвата WIFI будет расположена вне помещения и может достигать 20-50 метров. Этого вполне может хватить для покрытия сетью WIFI придомовой территории. Питание роутера осуществляется, как и впредыдущем варианте, по LAN-кабелю, через инжектор PoE. По этому же кабелю AXR-5i PoE можно подключить к ПК, к другому роутеру или оставить неподключенным. В последнем случае связь с 3G/4G сетью будет осуществляться только через WIFI-сеть.
Достоинства:
- Прост в использовании, необходимо только подключить питание и установить Sim-карту
- Светодиодная индикация уровня принимаемого сигнала с програмируемой шкалой
- Роутер снабжен собственным веб-инерфейсом
- Для соединения с PoE инжектором используются стандартные Ethernet удлинители
- Возможность размещения роутера и 3G/4G модема практически в любом удобном месте, ближе к антенне, даже внутри антенны
- Широкий диапазон питающего напряжения роутера, защита от переплюсовки.
- Маршрутизатор AXR-5i PoE
- POE инжектор (опция)
- Блок питания 12 вольт/1А (опция)
- 4G/3G/2G печатные антенны с разъемом U.fl (опция)
- WI-FI печатная антенна (опция)
- Патч-корд/удлинитель из витой пары (опция)
- Инструкция по подключению с кратким описанием WEB-интерфейса (скачать)
- Упаковка из картона или полиэтилена
| Конструктив | OEM |
| Интерфейс модема | Встроеный LTE модем - Simcom 7600E-H |
| Рабочие диапазоны и стандарты LTE |
|
| Пиковые скорости передачи данных |
|
| Чипсет LTE-модема | Qualcomm MDM9215 |
| Чипсет роутера | MediaTek MT7688N 580 МГц |
| ОЗУ | 64MB |
| ПЗУ | 8MB |
| Беспроводной стандарт WIFI | IEEE 802.11b/g/n , 2412 МГц÷2484 МГц |
| Мощность WIFI передатчика | IEEE 802.11n: 16dBm @HT20/40 MCS7 IEEE 802.11g: 16dBm @54MHz IEEE 802.11b: 18dBm @11MHz |
| Скорость беспроводной передачи данных в WIFI-сети | 11n: до 150Мбит/с (динамическая)( MCS0--MCS7 @ HT20; MCS0--MCS7 @ HT40) 11g: до 54Мбит/с (динамическая) 11b: до 11Мбит/с (динамическая) |
| Тип модуляции | OFDM (BPSK, QPSK, 16-QAM, 64-QAM), DSSS (DBPSK, DQPSK, CCK) |
| Режим работы | 3G/4G WiFi Роутер; Точка доступа; Клиент точки доступа |
| Безопасность | WEP64/128, TKIP, AES, WPA, WPA2, WAPI. |
| LED Индикация | Wireless-Link; Wired-Link, WPS, RSSI |
| Операционная система | OpenWRT/LEDE |
| Разъемы | гнездо miniSIM - 1шт., розетка RJ45 - 1шт., розетка U.fl - 3шт., |
| Стандарт питания | passive PoE |
| Напряжение питания, В | 7÷24 |
| Ток потребления при разных значениях питающего напряжения | 800÷1000mA@7V, 200÷250mA@24V*** |
| Габаритные размеры, мм | 107 х 55 х 20 |
| Посадочные места | 3 отверстия ф4,1мм, расположение в вершинах прямоугольника 45 мм х 97 мм |
| Рабочий диапазон температур роутера без установки в бокс | -20°С...+70°С при влажности воздуха 10÷90%, без образования конденсата |
